手持发行器PCB抄板与样机制作案例

  龙人计算机长期提供多种案例产品的PCB抄板、整机克隆、功能样机制作于调测、产品二次开发设计、PCB批量代工等服务。近年来在医疗电子、汽车电子、工控设备、通信设备、广电设备、交通设备、家电设备等领域取得了丰硕的成果,以下手持发行器是交通设备PCB抄板典型成功案例之一。
    【产品简介】

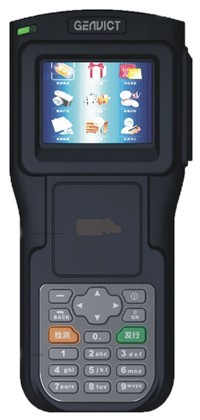

  手持发行器是一款面向高速公路服务与智能车辆管理的电子标签和IC卡手持发行器。该仪器不仅支持符合GB/T 20851-2007系列国家标准的DSRC电子标签的一次发行、二次发行、激活、检测,而且支持各种符合ISO14443标准的MIFARE I、MIFARE PRO以及DESFIRE系列IC卡片的发行、充值、消费、查询操作。在业内率先采用了高集成度的芯片收发器技术,产品兼容性更好,稳定可靠性更高,发行更快速。
  【性能特点】
  ●专业品质
  ·针对高速公路服务与智能车辆管理应用进行设计,易用性好,性价比高,适合大批量装备使用;
  ·新一代高集成度DSRC通信设计,射频稳定性更好,环境适应性更佳,产品可靠性更高;
  ·采用LED背光、自动节电等多种低功耗电源管理技术,电池续航力更长;
  ·全新模具,防水,抗跌,耐磨;
  ●功能丰富
  ·支持电子标签的一次发行、二次发行(包括脱机二次发行)、激活、检测;
  ·支持IC卡片的发行、充值、消费、查询操作;
  ·内置RS232C、以太网口、USB多种通信接口,扩展性好;
  ·键盘和液晶显示部分带背光功能,可适应夜间低光条件下的操作;
  ●人性设计
  ·小巧轻便,单手操作掌控自如;
  ·专用的功能定义和快捷键设计,带来迅捷的用户体验;
  ·清楚醒目的中文彩色液晶信息显示,人机接口更加简洁易用;
  ·符合国标“电子收费专用短程通信”系列标准(GB/T 20839-2007、GB/T 20851.1-2007、GB/T 20851.2-2007、GB/T 20851.3-2007、GB/T 20851.4-2007、GB/T 20851.5-2007);
  ●应用开发支持
  ·采用32位ARM高性能核心处理器和嵌入式操作系统,应用开发便利,灵活性更佳;
  ·内置标准的RS232C、以太网及USB等上位机接口,支持应用程序在线下载更新。
  【技术参数】
  CPU: 32位ARM处理器
  显示界面:彩色LCD中文界面;分辨率:320×240;LED背光
  存储空间: FLASH容量:64M;存储记录数≥5000条
  RTC时钟: 精度:±1秒/24小时
  计算机通信接口: RS232C,通信速率:115200bps
  10Base-T,RJ45网口,通信速率:10Mbps
  USB,通信速率:11 Mbps
  PSAM卡: 内嵌4个PSAM卡座
  PSAM卡通讯速率: 9.6~115.2kbps
  读写IC卡类型: 逻辑加密卡、双界面CPU卡、DESFIRE卡片
  IC卡接口标准: ISO14443A
  典型交易时间: ≤150ms(Mifare Pro CPU卡电子钱包方式)
  读写距离: 0~20mm
  尺寸: 176mm×73mm×28mm(L×W×H)
  外壳材料:高温改性ABS/ ABS+PC
  颜色:铁灰
  整机重量: 300克
  工作温度: -20℃~+55℃
  存储温度: -40℃~+85℃
  平均无故障时间: 25,000h
  使用寿命: 5年
  振动:符合GB2423.10
  自由跌落:符合GB2423.8
    抗电磁干扰: 调幅电磁波:10V/m 0.1-1000MHz
  龙人通过反向研究、芯片解密、PCB抄板已掌握该产品的全套克隆和样机制作资料。特面向广大客户提供该产品合作开发,欢迎有需要手持发行器技术资料与生产文件(仅限合法性)的客户联系龙人商务中心!
