高性能红外分光光度计PCB抄板成功

  龙人PCB工作室长期专注PCB抄板等反向技术研究,可提供多种案例产品的整机克隆、功能样机制作于调测、产品二次开发设计、PCB批量代工等服务。近来攻克一项项新型高性能设备,本文的红外分光光度计便是一典型案例,以下是该产品性能参数介绍,供大家参考!
  【产品简介】

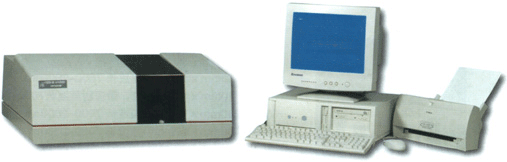

  双光束比例记录红外分光光度计是国内第一台采用计算机直接比例记录原理的高性能红外分光光度计产品,填补国内空白,在国内居于领先水平,占据国内红外分光仪器的主要市场。该仪器实现了人机对话,操作简单,功能完善,可广泛地应用在石油、化工、医药、环保教学、材料科学、公安、国防等各个领域,是科研、生产、教学不可缺少的分析测试仪器。
  【主要特点】
  ●在国内首次采用计算机直接比例记录原理
  ●采用一块高能量双闪耀光栅覆盖整个工作波段
  ●采用高性能计算机进行仪器控制和数据处理
  ●WINDWOS中文操作软件
  ●采用USB接口
  ●采用进口热电偶做红外接收器件,保证了仪器的高性能和可靠性。
  ●仪器主要数据处理功能:
  光谱背景基线记忆  光谱背景基线校正  光谱数据累加运算  %T与ABS转换
  光谱数据平滑运算  光谱基线倾斜校正  光谱文件管理  光谱峰值检出
  光谱数据微分运算  光谱数据四则运算  光谱刻度扩展  光谱吸收扩展
  【技术参数】
  波数范围:4000-400cm-1
  波数精度:  ≤±4cm-1(4000-2000cm-1) ≤±2 cm-1(2000-400cm-1)
  分辨能力:1.5cm-1(1000cm-1附近)
  透过率精度:±0.2%T(不含噪音电平)
  Io线平直度:≤±2%T
  杂散光:≤0.5%T(4000-650cm-1)≤1%T(650-400cm-1)
  测试模式:三种(透过率、吸光度、单光束)
  扫描速度:(很快、快、正常、慢、很慢)
  狭缝程序:五档(很宽、宽、正常、窄、很窄)
  响应:四档(很快、快、正常、慢)
  工作方式:三种(连续扫描、重复扫描、定波长扫描)
    横、纵坐标扩展:任意
  我们的宗旨是向顾客交付最适合技术要求和最具经济效益的产品。为确保知道哪些对产品来说是必要的,重要的,以及最好应具备哪些,因此,在样机制作前,我们首先会进行PCB抄板、PCB设计,为客户提供所有的设计方案,并一起选出最适合的来达到规定的性能。
