如何看懂电路图-滤波电路

  如何看懂电路图-滤波电路
  整流后得到的是脉动直流电,如果加上滤波电路滤除脉动直流电中的交流成分,就可得到平滑的直流电。
  ( 1 )电容滤波

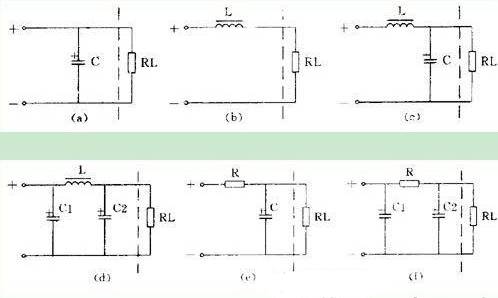

  把电容器和负载并联,如图 3 ( a ),正半周时电容被充电,负半周时电容放电,就可使负载上得到平滑的直流电。
  ( 2 )电感滤波
  把电感和负载串联起来,如图 3 ( b ),也能滤除脉动电流中的交流成分。
  ( 3 ) L 、 C 滤波
  用 1 个电感和 1 个电容组成的滤波电路因为象一个倒写的字母“ L ”,被称为 L 型,见图 3 ( c )。用 1 个电感和 2 个电容的滤波电路因为象字母“ π ”,被称为 π 型,见图 3 ( d ),这是滤波效果较好的电路。
  ( 4 ) RC 滤波
  电感器的成本高、体积大,所以在电流不太大的电子电路中常用电阻器取代电感器而组成 RC 滤波电路。同样,它也有 L 型,见图 3 ( e ); π 型,见图 3 ( f )。
