电源电路原理图简图

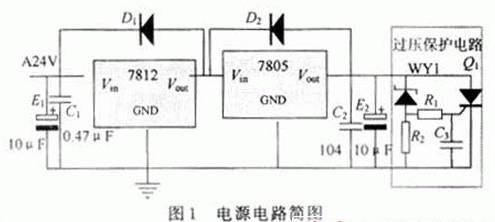

  本电控系统中,模拟电路电源与逻辑电路电源分离,一是为了去除通过电源耦合逻辑电路产生的干扰进入模拟电路,二是为了避免传感器通过电源耦合对ECU干扰。各功能模块供电系统如图1所示,皆采用7812和7805三端稳压集成芯片,且都单独对电源进行负压差保护,这样不会因其中某一稳压电源出现故障而影响整个系统电路;使用低通滤波器亦可减少以高次谐波为主的干扰源,从而改善电源波形;在输出端采用了过压保护电路。通过上述设计可大大提高供电的可靠性。图中D1、D2用于负压差保护,防止压差击穿稳压器的be结使器件永久失效,稳压管WY1、晶闸管Q1用于过压保护,电容E1、E2、C1、C2使输出电压波纹限制在一定范围内。
