基于单片机的电子倒计时牌电路图及PCB布局图

  近年来随着计算机在社会领域的渗透,单片机的应用正在不断的走向深入,同时带动传统控制检测日新月益更新。在实时检测和自动控制的单片机应用系统中,单片机往往是作为一个核心部件来使用,仅单片机方面知识是不够的,还应根据具体硬件结构,以及针对具体应用对象特点的软件结合,以做完善。生活中单片机的应用很广,如电子倒计时牌就能够帮你记住一些重要的日子叫你不会忘记。它可以用于奥运会的倒计时、世界博览会的倒计时、高考的倒计时等重要的日子的计时,使你的生活变的简单而有规律。制作一些大的电子倒计时牌也能方便大众,如2008年奥运会在中国举办,在北京的那个大的奥运会倒计时牌就很好的给大众一个提醒的作用。
  现在日常生活中时间对人们的重要性,越来越高了。时间伴随我们的每一天,每一时刻,所以我们由于各种原因会忘记各种重要的日子,这就是我们做这个电子倒计时牌的原因,它能够很好提醒人们重要的日子,保重我们不能忘记,也减少了人们不必要的损失。计时的方法也得到了发展,由最初人们用看系扣来记录重要的事情和天数,到看太阳的影子,来看时间的变化,再到出了发条表,人们用翻纸来看时间和天数,到现在人们有使用电子表,人们的生活再不断的提高和发展,电子倒计时牌是时代的发展的产物,也是人们智慧的产物。
  本篇论文讨论了倒计时的设计和制作,单片机与外部温度采集芯片、液晶屏显示的电路连接,和使用Protel99进行原理图的绘制和PCB的制作,使用汇编和C语言进行软件的设计,并对系统硬件和软件进行了验证。
  在日常生活中,会有很多值得重视的日子,但是人会因为种种原因而忘记这些日子,电子倒计时牌就能够帮你记住这些重要的日子叫你不会忘记。它可以用于奥运会的倒计时、世界博览会的倒计时、高考的倒计时等重要的日子,使你的生活变的简单而有规律。制作一些大的电子倒计时牌也能方便大众,如2008年奥运会在中国举办,在北京的那个大的奥运会倒计时牌就很好的给大众一个提醒的作用。
  设计主要由四个部分构成:时钟复位电路、输入电路、数据显示电路以及控制电路。在一个测量周期过程中,将采集到的定时时间量经过计算转变成数字量将数据传到单片机上在送到液晶板上显示。在由各部分之间的联系,来检验其工作能力。

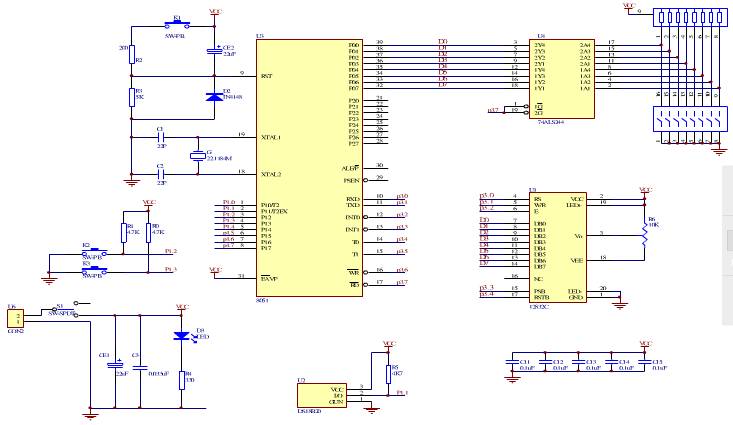

  系统电路图:

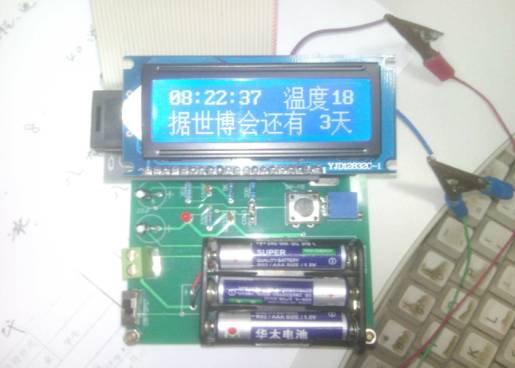

  完成后效果图:

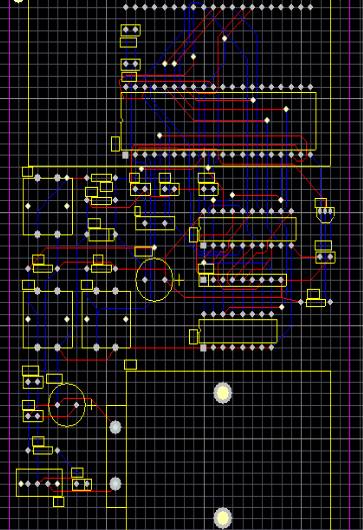

  PCB布局图:
