身高体重测量器控制系统电路图

来源:Admin5作者:pcbclub时间:2012-07-20 11:51

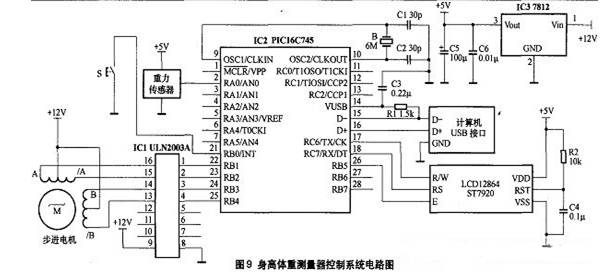

  身高体重测量器控制系统电路图如下图所示:


  技术简要说明:
  一种身高体重测量器包括:设有荷重单元的底座;铝挤压型立柱,于底座向上垂直延伸,于一侧设以纵向滑槽,顶部可套接一靠座,背面具有一形背盖;压板,背侧可结合一可设于铝挤压型立柱内具有滚轮的滑座;皮带链条,两端结合于滑座的上下端,马达带动的齿轮所驱动;与荷重单元的信号耦合的编码器;主机板,它的输出信号连接至马达及一遥控发射器;一个遥控接收器,以遥控接收主机板的发射信号并由显示幕显示身高及体重的数值。
