XC9572片内结构特点及IC解密研究

　　龙人计算机是一家专业从事芯片解密、IC解密、单片机解密、CPLD解密、芯片型号鉴定及单片机程序设计、芯片程序烧录及IC等电路板配套原器件供应、电路板设计、电路板加工调试服务等全方位产品一条龙服务的高科技企业。现面向广大客户提供赛灵思XC9572技术资讯及解密服务。
　　XC9572概述

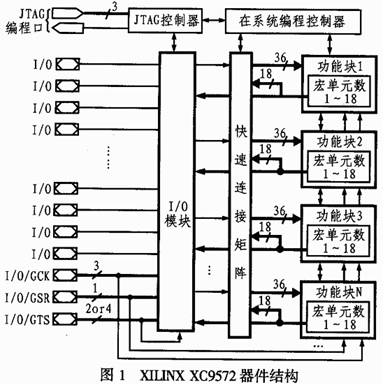

　　XC9572是XILINX公司生产的一款高性能可编程逻辑器件。它内含4个36V18功能块，并具有1600个可用系统门和7.5ns的传播延迟。其系统结构如图1所示。从结构上看，XC9572包含三种单元，即宏单元、可编程I/O单元和可编程内部连线。其主要特点如下： 　　XC9572特点
　　·所有可编程管脚间的脚对脚延时均为7.5ns
　　·系统的时钟速度可达到125MHz
　　·具有72个宏单元和1600个可用系统门
　　·可编程/擦除次数为10000次
　　·可采用５Ｖ在线编程和擦除
　　·每个宏单元都具有可编程低功耗模式
　　·拥有强大的管脚锁定能力
　　·灵活的36V18功能模块
　　- 90个产品条款驱动任何或功能模块内的全部18个宏单元
　　- 全球和产品长期时钟，输出使能，置位和复位信号
　　·广泛的IEEE标准1149.1边界扫描（JTAG）的支持
　　·在每个宏蜂窝的可编程功率减少模式
　　·摆率控制单个输出
　　·未用的管脚有编程接地能力
　　·提供有编程保密位，可对设计提供加密保护以防止非法读取
　　·高驱动24 mA输出
　　·外部I/O引脚与3.3V和5V兼容
　　·先进的CMOS的5V FastFLASH技术
　　·支持多个XC9500同时并行编程
　　·可用的44/84引脚PLCC，100引脚PQFP44，100引脚TQP封装
　　针对Xilinx系列芯片解密，龙人计算机已取得技术突破，如加密狗破解，加密解密的反向克隆技术等。龙人能够快速掌握软件的密码算法系统，充分解析单片机及芯片的特性，可为广大客户提供准确快速的芯片解密及程序烧录服务。欢迎联系龙人解密赛灵思XC9572！
