创意十足的PCB设计

来源:ChinaZ作者:消息时间:2015-12-21 14:39
  每一位工程师其实都是天生的艺术家,对于PCB设计师来说更是如此。在PCB抄板过程中,设计师们需要精准而又有美感地布线,在其中,也许灵感就在这一瞬来临。科技和技术碰撞产生的美妙火花,会让我们眼前一亮。
  下面是一些有如艺术品的电路板设计,你也许能够想象:当你在做电路板绕线设计时,你不用传统的枯燥的线条,而是加入一些变化与美学的绕线形式,但是在功能上并不会有什么影响,难道你不觉得他们看起来是如此生机勃勃,更具“人性”吗?

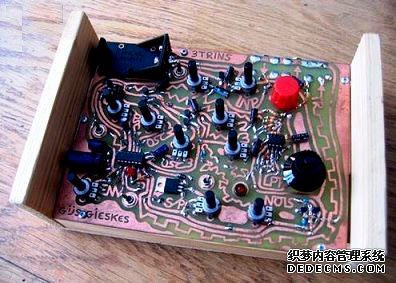

  街头涂鸦风格合成器


PCB设计街头涂鸦风格合成器

  第一片电路板设计带着点街头涂鸦艺术风格,作者是来自荷兰的工程师Gijs Gieskes,他做的是迷你合成器电路。转一转电路板上的所有电位计(potentiometer),能创作出美妙的声音。
  古典风格真空管时钟

PCB设计古典风格真空管时钟

  再来是Tube Clock Database网站上展示,由名为“yanzeyuan”(中文名:严泽远)的网友设计的真空管时钟(nixie tube clock);除了美观的绕线,电路板上还简短介绍了真空管时钟以及其运作原理。比较常见的真空管时钟会放在木制或金属外壳内,而这个作品让真空管时钟的呈现有完全不同的风貌。

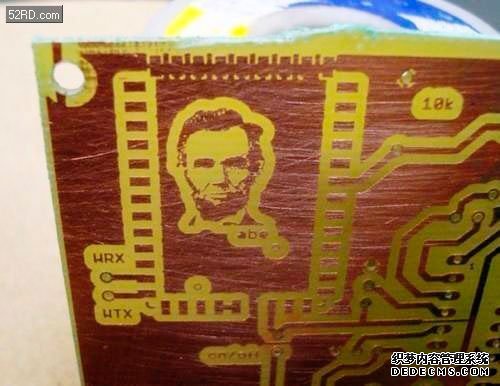

  把偶像的脸铭刻在PCB上?

PCB设计+把偶像的脸铭刻在PCB上

  会把美国总统林肯(Abraham Lincoln)头像放进电路板设计,作者或许是有他个人的理由…又或许是刚好那样的功能绕线就是需要画出类似林肯的头像才能完成?有关这款电路板作品的信息不多,而且信息显示它被贴上网的时间是2010年,作者不可考…但它确实很酷吧?

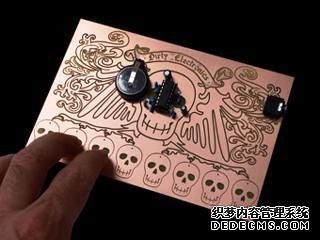

  骷髅图案迷你合成器

PCB设计骷髅图案迷你合成器

  接着是跟前面的街头涂鸦风格完全不同的另一款迷你合成器电路板;电路板上并列的那一排骷髅是合成器的键盘,振荡器(oscillator)的间距是由皮肤接触的电平来控制。事实上,玩这个小东西的秘诀是,在开始弹奏之前先舔一舔(?!)指尖…

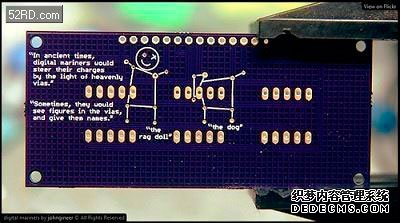

  加入幽默元素的电路板设计

PCB设计加入幽默元素的电路板设计

  下面是一位自称“johngineer”的网友作品,“johngineer”没有解释这个电路板的作用,但他在上面印了两段文字,想象未来如果有考古学家挖到这片电路板,会怎么解读这种“文物”?

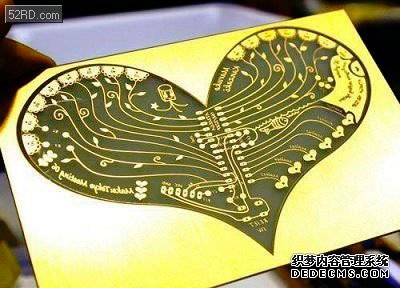

  爱心形状的Arduino 开发板!

PCB设计爱心形状的Arduino 开发板

  开发板有心形的?这是一位网友Takumi Funada的po文,可惜原始出处的连结似乎已经失效;不过你可以在(这里找到设计图,还有用心形电路板上的蜂鸣器演奏出的音乐:

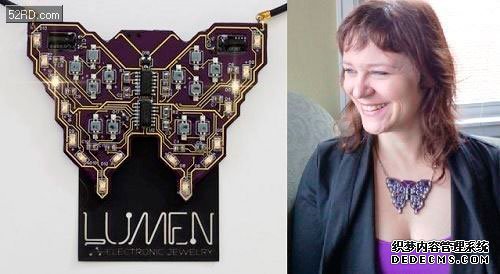

  能当首饰的电路板

PCB设计能当首饰的电路板

  这是一个可穿戴式电路板设计,它不仅形状很酷而且真的能当配饰;这款PCB的电路能驱动16颗LED 组合成的发光数组,并可利用上面的12颗迷你太阳能电池充电,如果你不想站在太阳下太久,也能用USB线充电。非常独特的装饰品吧?

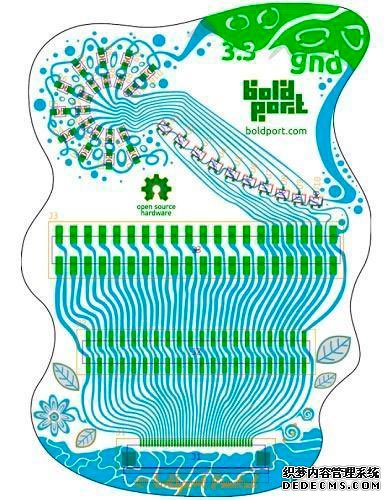

  用软件工具设计美丽的电路板

PCB设计用软件工具设计美丽的电路板

  下面是用PCBmodE软件画出的电路板设计图,利用对的工具,你不但能让电路板功能俱全,还可以看起来更美丽。

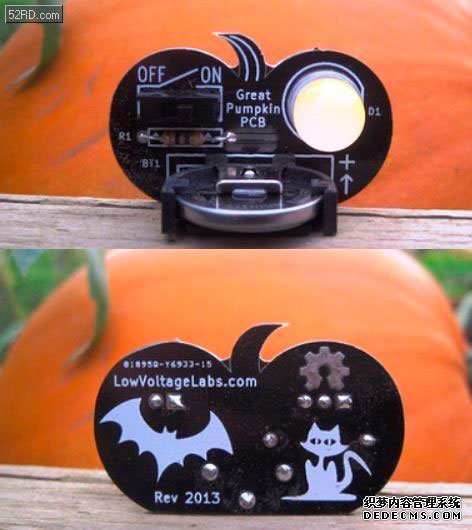

    南瓜形状的PCB

PCB设计南瓜形状的PCB

  这是low voltage labs开发的南瓜PCB,除了形状很可爱,还印了可爱的图案;这款电路板上面有LED灯泡,就是让你在万圣节放进南瓜灯,不必担心蜡烛会被风吹熄….其实直接当成摆饰也很有味道,而且只要6美元就买得到!

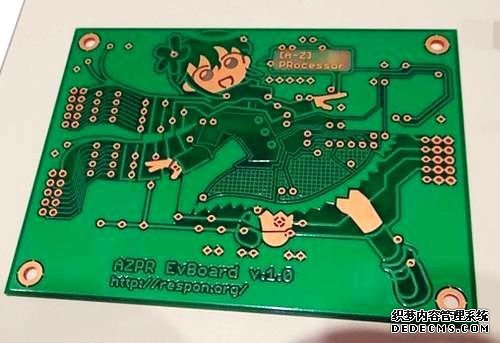

  基板少女!

PCB设计基板少女!
  日本漫画人物跟电路板设计也是可以结合的──以下是一款日本工程师开发的Xilinx Spartan-3E系列FPGA开发板(AZPR EvBoard),它的代言人(而且还有3D立体公仔)有个很可爱的名字叫“基板少女”;电路板上面的图案不是用印刷,而是以绕线与接地平面组成…宅男们 心动吗?
