平板电视易损部分的原理及故障特点

无论是CRT电视机,还是平板(液晶和等离子)电视机,最易发生故障的部位是电压高、电流大的部分,而CRT电视机电压高、电流大的部分是开关电源和行输出部分。所以,CRT电视出故障最多的也是这两部分。同样,等离子电视和液晶电视的开关电源也是故障率较高的部分。
  平板电视,除了开关电源以外,液晶电视液晶显示屏背光灯高压供电板(一般是生产屏的厂家随屏配套,俗称逆变器),因为电压也很高(输出 800~1600V的交流正弦电压)、电流也很大(供电电流6~10A),也是故障高发区域。等离子电视机屏驱动电路的Y驱动板和X驱动板相对功耗比较大,故障率相对较小信号电路高,一般是X、Y驱动集成电路及电解电容易损坏。
  液晶电视和等离子电视的前端小信号部分(高频头、中频、解码、倍频、视频处理等)和CRT倍频电视基本相同,并没有什么特殊的地方。故只要能把CRT高清电视倍频板的维修技术掌握,此部分的维修是没有问题的。
  逻辑板电路(参见下图):平板电视显示屏,包括等离子屏和液晶屏,其显示方式属于数字矩阵显示,完全不同于CRT扫描显示方式。它的显示原理是:把有扫描概念的电视信号通过时序控制电路(俗称逻辑板)转换成液晶屏需要的行、列驱动信号和等离子屏需要的X、Y驱动信号及地址信号,属于小信号处理范畴,供电电压不高(5V),电流相对也较小,一般很少有故障。逻辑板对于液晶屏一般是装在液晶显示屏体内,等离子显示屏则装在屏体外面。这块逻辑板上面有一个FLASH程序存储器,内部存储有结合不同屏设置的程序,逻辑板的硬件或程序损坏,一般社会维修人员是无法维修的。

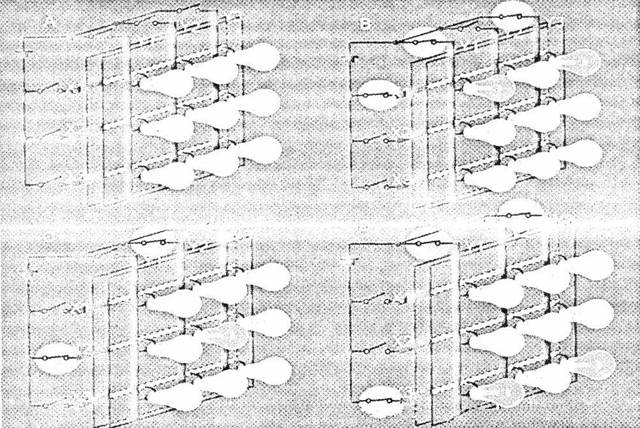

液晶屏矩阵显示原理图

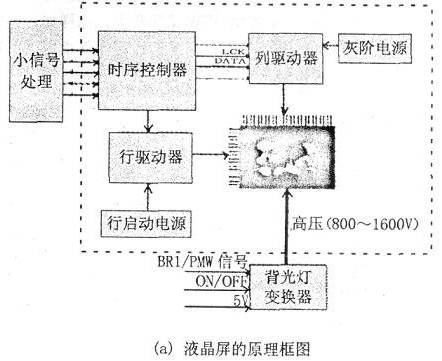

  下图(a)是液晶屏的原理框图,液晶显示屏的逻辑板电路足装在屏体的内部,它包括:时序控制电路、行驱动电路、列驱动电路、灰阶控制等。
  下图(a)虚线框内是显示屏屏体内部。小信号数字电路送来的数字图像信号,经过接口引入屏体内部的逻辑控制电路(时序控制器),经过运算处理后,转换为平板矩阵显示需要的行、列驱动信号。当由行、列施加电压,行和列在屏上的交点就会发光(矩阵显示的原理,请参见上图所示)。数字的图像驱动信号加到液晶屏的行和列驱动电极上,图像就产生了。由于图像必须有层次,列驱动控制器引入灰阶控制电压,以控制发光点的亮度,获得图像的灰度(层次)。由于液晶显示器是属于被动发光器件,所以还要给背光灯提供一个点亮背光灯管的高压供电变换器(逆变器),其驱动及亮度控制,均由CPU控制。
  对于液晶显示屏的液晶片损坏是不能维修的,内置的(虚线框内)时序控制器、行/列驱动电路等损坏(故障率极低),社会维修人员也是无法维修的。而高压背光板是完全可以维修的(高压背光板也是比较容易出现故障的部分)。
  下图(b)是等离子显示屏的原理框图。小信号数字电路送来的数字图像信号,进入逻辑板,经过运算处理后,转换为等离子屏需要的Y驱动、X驱动和地址脉冲(现在的等离子屏为三电极放电腔体)。Y、X脉冲给等离子屏的放电腔体提供放电的条件(每一个放电腔体,就是一个像素,彩色等离子屏是三个RGB腔体组成一个像素),地址脉冲控制腔体放电,以形成图像。
