有线呼叫器SI高速PCB设计与安装

  高速PCB设计方法不同于传统的数字系统设计方法,需要考虑高速信号互连中出现的信号完整性(SI)问题。本文基于有线呼叫器案例探讨了SI高速PCB设计与布线安装方法,以下是该案例的方案简介。
  【性能特点】
  ●分机无中断呼叫:不管是在待机还是振铃状态下,只要有分机呼叫均能呼入并显示。
  ●主机多功能显示:主机显示窗口可显示呼叫的分机号。
  ●呼叫存储:分机呼入而无通话时,将存储号码。
  ●振铃音量调节:主机有16级音量。白天夜晚音量自动转换。
  ●系统有多首和弦音乐,不同分机可设定不同音乐。
  ●故障自检报警:当系统出现故障时主机显示窗口会给出数字显示,并伴有声响报警提示。
  ●可自动检测总线电流、电压并数码显示,便于故障判断。
  ●主机可自动检测分机故障。
  ●主机二级护理级别任意设定:可根据病员病情为分机设置二种不同护理级别。
  ●高级护理分机呼叫可中断低级护理分机通话。
  ●双向呼叫,双功通话。
  ●主机、分机任意复位清除,主机、分机通话后自动复位,不需任何操作。
  ●系统应用模块化设计技术,各模块采用插接结构,电路选用进口数字芯片,因此产品质量可靠,性能稳定。
  *三级护理级别任意设并能不同颜色灯光显示
  *主机、分机免提通话
  *可与计算机联网
  *自动记录并可录音、回放通话内容
  *值班记录工作统计
  *夜时工作模式
  *显示房间号
  *可配门灯卫生间紧急呼叫防水分
  【技术参数】
  主机尺寸:长:580mm 高:400mm 厚:35mm
  分机尺寸:
  呼叫器尺寸:长:128mm 高:80mm 厚:16mm
  手柄尺寸:长:85mm 宽:35mm 厚:15mm
  【系统安装】
  从主机到分机、显示屏均采用RVS 2×1.0平方毫米多股铜芯线连接,且无正负极之分。系统的所有分机都是并联在主线上的,可以灵活连接,但应尽量缩短从主机到分分机的距离。所有连接点要求焊接,并保证焊接良好,不能断路,布线完毕后用万用电阻表测试线路,不会有短路现象。

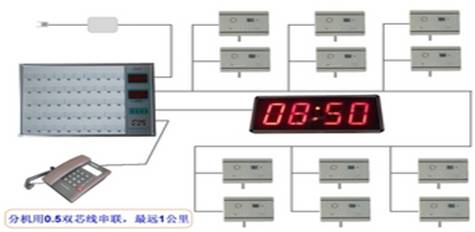

  布线示意图
