船载GPS定位终端PCB设计开发

  龙人计算机专业从事电子产品设计与开发,设有PCB设计部、PCB 抄板部、技术调测部、采购部OEM/ODM 加工部、系统软件开发工作室等;是国内最具实力和影响的多层PCB设计、 PCB 抄板、软件开发、样机调试与制作、小批量及大批量加工与测试的专业公司;快速承接1-30层以上 PCB 设计业务。欢迎随时联络!
    【产品简介】

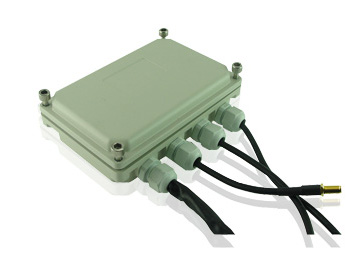

  船载GPS定位终端采用工业级CDMA通信模块设计,性能稳定。同时支持通话及各类外置配件。内置ARM级处理芯片,嵌入式软件系统设计,可以实现应用软件的远程升级。该产品是专门针对水上船只监控及特殊用途交通工具而设计,防水外壳。IP6级的防水标准,可用于船仓内的环境,防猛烈海浪、河水的冲刷。
  【性能特点】
  ●支持多种中心监控协议,可以应用于多个不同的中心控制系统
  ●支持应用软件远程升级
  ●支持SMS和CDMA1X两种通信方式
  ●内部大文件系统,可以记录轨迹数据
  ●手机查询功能
  ●摄像头拍照功能(需在1X数据业务下可以实现),图片监视船内状况
  ●查询功能
  ·实时查询船舶位置,包含经度、纬度、方向、速度等信息
  ·查询船舶状态
  ·查询终端功能及版本信息
  ●定时定距船舶监控功能
  ●控制功能
  ·监听功能
  ·自动睡眠功能
  ●报警功能
  ·紧急报警
  ·掉电报警
  ·出界、越界的区域报警,其中最多可以设置64个矩形电子围栏(根据不同的协议有差别)
  ●语音功能(需手柄、外置喇叭、咪头)
  ·手柄通话功能
  ·免提通话功能
  ·11种来电MIDI铃声
  【技术参数】
  尺寸:148×100×45(mm)
  重量:650克
  主机防水等级:IP6
  GPS接收器:日本JRC芯片组,最高可同时接收22颗卫星
  GPS天线:主动式天线
  GPS数据更新频率:1Hz
  定位精度:平均误差在15M之内
  电源范围:10~35V DC,独特过压保护设计。
  功耗:待机模式<120mA@12V DC,数据连接模式<200mA@12V DC
  工作温度:-20℃~70℃
  储存温度:-40℃~85℃
  通信模式:CDMA450   CDMA800    CDMA1X   SMS
  CDMA模块:华为EM200工业级CDMA1X模块
  内部数据存储空间:1MB Flash
  内置大容量锂聚合物电池(可待机12个小时左右)
