高速PCB设计

   在PCB设计中,通常认为数字逻辑电路的频率如果达到或超过45MHZ~50MHZ,且工作在这个频率之上的电路已占到了整个电子系统一定份量(如1/3),那么就称之为高速电路。
   高速是随着系统设计 复杂性和集成度的大规模提高发展起来的,因为当系统工作在50MHz时,将产生传输线效应和信号完整性问题,而当系统工作达到120MHz时,除非使用高速电路设计知识,否则基于传统方法设计的PCB将无法工作。所以,高速电路设计技术已经成为电子系统设计师必须采取的设计手段。
   定邦科技经过多年的研究与实践,能够很好的满足高速PCB设计要求。我们可以为您提供优质、快捷的电子、通信产品的高速、高密、数模混合等PCB设 计,新工艺、新技术的PCB设计(如柔性板、HDI、埋盲孔等)等服务。我们在北京、深圳两地拥有一批高素质的PCB设计工程师,具有丰富的电信级高速多层电路板PCB设计经验,通过综合考虑时序要求、带状线stripline和微带线microstrip、信号匹配方案、通信号质量、信号走线拓扑结构、 电源地去藕decoupling、高速信号回流current return path信号阻抗控制impedance control和叠层stackup控制、单板EMC/EMI策略分析、埋盲孔blind via and buried via等,并且从高速pcb layout角度,利用我们的经验优化您的原理图设计,从而使你的单板内在质量更高,运行更稳定。
   高速PCB设计是一个非常复杂的设计过程,在设计时需要考虑很多因素,这些因素有时互相对立:如高速器件布局时位置靠近,虽可以减少延时,但可能 产生串扰和显著的热效应。因此,我们在设计中,权衡各种因素,做出全面的折衷考虑:既满足高速PCB设计要求,又降低设计复杂难度。我们对高速PCB设计手段的采用,构成了设计过程的可控性。只有可控的,才是可靠的,也才会是成功的!

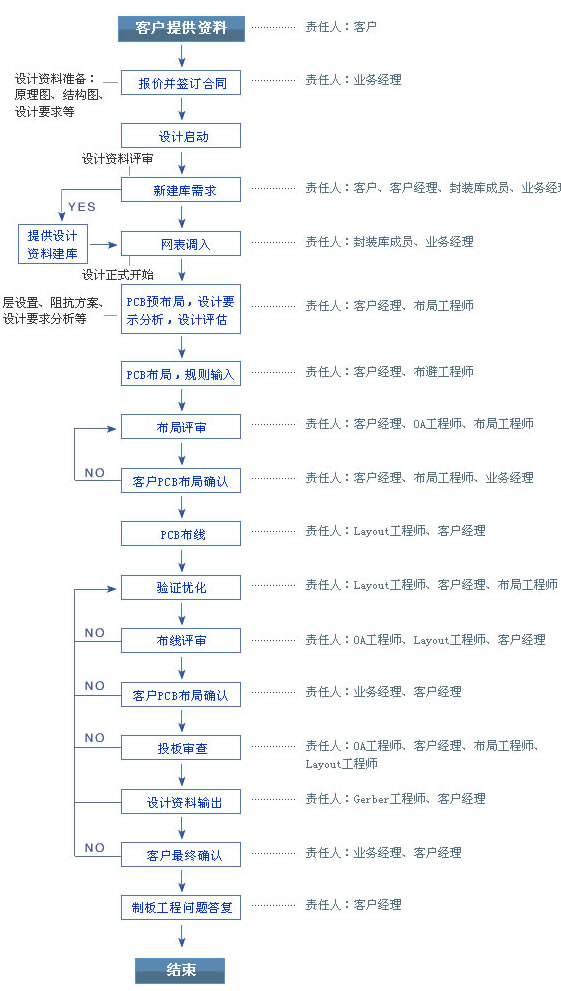

PCB设计流程
温馨提示:

1、凡在本公司进行电路板克隆业务的客户,必须有合法的PCB设计版权来源声明,以保护原创PCB设计版权所有者的合法权益;
2、近来市面上出现较多打着有“PCB抄板服务”的公司,为了避免您不必要的损失;保证您的利益;请确认该公司是否存在或已吊销;

定邦科技:为你提供PCB抄板,PCB设计,芯片解密,PCB加工,SMT加工,样机制作克隆,等诸多服务,欢迎客户来电资讯!
