IBIS仿真分析

 IBIS仿真分析
  信号完整性(Singnal Integrity)是指一个信号在电路中产生正确的相应的能力。信号具有良好的信号完整性是指当在需要的时候,具有所必须达到的电压电平数值。信号完整性设计是一门跨学科的领域,对大多数硬件设计师来说,是一个全新的领域。信号完整性不是某个人的问题,它涉及到设计链的每一个环节,不但系统设计工程师、 硬件工程师、PCB工程师要考虑,甚至在制造时也不能忽视。
   定邦科技工程师多年的实践经验使我们拥有了大量的仿真实例,积累了丰富的案例;多名资深硬件工程师,能充分了解、解决客户的实际需求;成熟、严谨的仿真流程和拓扑模板,能确保仿真结果的可靠性;SI工程师与PCB设计紧 密结合,可以随时可以满足客户的临时需要;此外,众多经过实际验证的模型库,降低了客户寻找模型的压力;专业的研究队伍,随时跟踪业界前沿,确保有一个稳 定的团队进行技术的深度研究。目前我们已成功解决了工业控制、军工企事业、电信/网络/通讯、航空航天、汽车电子行业、医疗仪器,仪器仪表与电子等诸多行 业的需求。
    我们能为您提供产品系统级的SI分析;对系统的SI进行对策和设计处理并提交仿真报告;提供单板级的SI分析,对单板进行仿真分析验证并提交仿真 报告对器件选型和原理图设计提出建议以及对调试中的单板进行SI问题诊断并提出处理建议等服务。能够解决各种高速信号质量问题,如:时序问题、反射 reflection、过冲overshoot、振铃ringing、串扰crosstalk、电源地弹power/groudn bounce、EMC/EMI问题,提供SI/PI问题分析诊断和对策处理解决方案,如:走线拓扑结构,芯片驱动能力分析,端接匹配电阻方案等,优化原理 图设计。

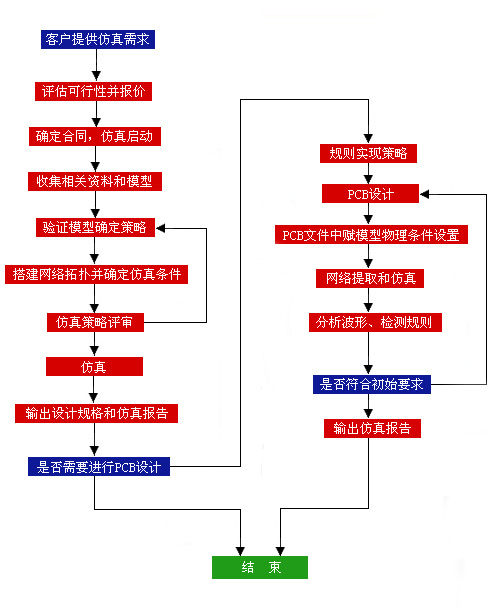

    IBIS仿真分析流程
