芯片拷贝

芯片拷贝服务简介

  芯片拷贝常被称为芯片克隆、仿制或者抄芯片,简单来说,就是将芯片的电路抄出来,拍照、整理、分析,工程师根据样片IC进行版图设计。版图设计完成后,抽取网络,与电路做比对,得出正确的版图,再做掩膜、流片,完成芯片拷贝。

 定邦科技芯片拷贝服务仅限于合法用途,并且主要集中于芯片的反向工程服务,即通过芯片拷贝过程中的对芯片内部电路的提取与分析、整理,实现对芯片技术原理、设计思路、工艺制造、结构机制等方面的深入洞悉,可用来验证设计框架或者分析信息流在技术上的问题,也可以助力新的芯片设计或者产品设计方案。我们可以对各种已有的集成电路芯片进行完全仿制设计,也可以在原有芯片的基础上进行部分改动设计、或者对原有芯片进行缩小面积、降低成本的设计。我们根据用户提供的芯片样品,对芯片解剖拍照、提取电路、整理分析,并提供给客户电路图和分析报告,协助客户进行各类技术研究和参考设计。

  定邦科技拥有一支从业多面的高级模拟集成电路设计精英领导的芯片拷贝与反向设计服务团队,在模拟、数模混合信号、SOC芯片设计领域有丰富的正向、反向设计经验,已成功反向克隆多个大规模模拟、混合信号、SOC的ASIC芯片。

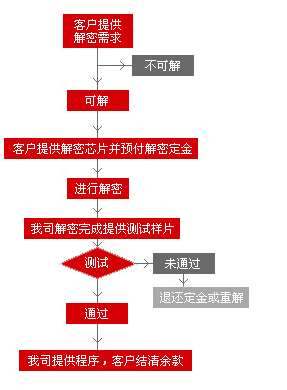

芯片解密克隆流程图:

芯片解密克隆流程

温馨提示:

1、凡在本公司进行电路板克隆业务的客户,必须有合法的PCB设计版权来源声明,以保护原创PCB设计版权所有者的合法权益;
2、近来市面上出现较多打着有“PCB抄板服务”的公司,为了避免您不必要的损失;保证您的利益;请确认该公司是否存在或已吊销;

定邦科技为你提供PCB抄板,PCB设计,芯片解密,PCB加工,SMT加工,样机制作克隆,等诸多服务,欢迎客户来电资讯!
