你会选择PCB基材吗?

    众所周知,适合的表面处理优化设计是保证产品性能的基础,但是是不是这样就够了呢?当然不是,工厂是否有指定的材料、以及该工厂是否通过UL认证具备使用这些材料的资格也是至关重要的。本文就教大家如何选择正确的PCB抄板基材。

指定材料第一大原则就是尽量不要指定一个特定的品牌,或者材料种类,这样很容易限制您对工厂的选择。原因在于,通常来说,知名品牌的材料在各工厂广泛使用,与此同时,当个别工厂有多个品牌的材料都能够达到客户要求的材料规格时,供货量和价格就会完全影响对品牌的选择。

但是这并不是说您不能够指定熟知的材料,一般来说,当客户完全熟知最适合自己的产品并坚持购买的时候,只需要列出产品清单,并附加“或同等材料”的选择,NCAB技术人员和采购团队就会审核材料,向客户提供一种能满足功能需要又不影响性能的备用选项。

每家知名材料制造商都按刚性及多层印制电路板的基材规范进行产品分类,以便用此规格确定性能特征并加以分类, 同时详细界定了基材的特征,此外,工厂遵循IPC-4101-xxx分类能做出明智的选择,并确保性能符合预期要求。

  还有就是考虑基材的性能特征时,考虑材料的相关电气特性机械特性(特别是材料在热循环/焊接操作过程中的相关性能)。

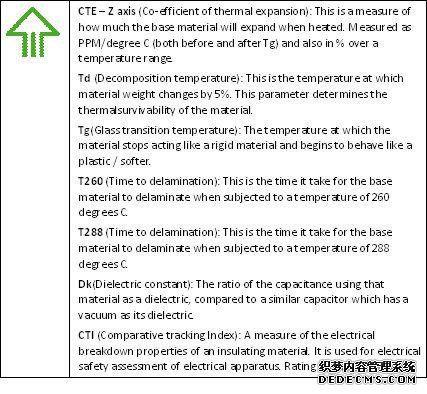

  关键材料特征如下所示。

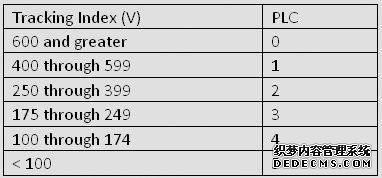

PCB抄板基材关键材料特征图

PCB抄板基材关键材料特征图2
  下表是部分刚性及多层印制电路板的基材规范分类的某些特性:
IPC-4101分类的特性图
IPC-4101分类的特性图2
    总体来说,抄板制造商在客户对基材的选择上会在保障产品质量的前提下,最大限度的满足客户的需求。
