关于SD卡PCB抄板不得不知的七件事

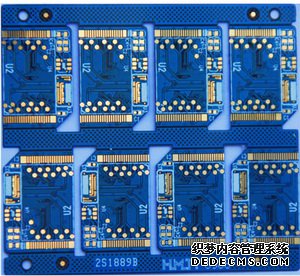

 SD卡PCB抄板


    在制作SD卡的PCB抄板的时候,有几个必须得注意的事项,你都知道吗?

:SD卡布板,要根据实际的需求放置好文件,采取坐标定位,是确保毫厘不差的办法,另外,注意主控和FLASH不能靠近边缘,要至少预留出0.5mm的空间,这也都是出于生产的考虑。

.:要注意板名和料号准确,包括原理图的名字,schmetic的文件名,原理图的文档说明部位。原理图没有网络相连的管脚要打叉。

◆:导出CAD文件后,后缀名为DXF的文件至工程部经理,要注意单位是mm

◆:对于测试点,要尽量均衡分布,间隔一致,比较好固定。

◆:做板所需要导出的文件包括拼板图纸GERBER文件,注意请求开板所需要注明的材料要求。

◆:要理清各条信号线之间的主次关系,主信号线为CLKVSD,一般而言,CLK信号线需要用地线或地皮包围起来。

◆:地信号在完成所有布线铺铜,观察,使地皮尽量地大,信号线之间间隙尽量小,这样就可以扩大地皮。顶层和底层的地要可靠相连,在上下都有铜皮的情况下,多打过孔相连。

细节决定成败,在设计过程中多注意这些问题,才能打造出高品质的PCB抄板
